Os tres principaistipos de máquinas de sopladoson o moldeado por extrusión e soplado (EBM), o moldeo por inxección e soplado (IBM) e o moldeo por inxección por soplado (ISBM). EBM abrangue a gama máis ampla -desde botellas pequenas ata tanques de 2000 litros- e divídese en máquinas continuas para pezas pequenas e máquinas acumuladoras para as grandes. IBM fabrica pequenas botellas con pescozos precisos. ISBM fabrica botellas de PET transparentes. O teu produto decide o tipo. Atópao na seguinte táboa.
Cada produto plástico oco sae dunha das tres familias de máquinas. Escolle o correcto e a túa liña vaise escasa durante anos. Escolle a incorrecta e ningunha configuración o salvará.
Os compradores adoitan chegarnos despois de semanas de investigación confusa. A maioría dos artigos enumeran os tres tipos, describen cada un en dúas frases e detéñense. Ninguén explica os subtipos, e para os envases grandes, o subtipo é a verdadeira decisión.
Esta guía soluciona isto. Construímos máquinas de extrusión e soplado, polo que coñecemos esa familia por dentro. Para os outros dous tipos, dicímosche o que fan ben e cando buscar noutro lugar, incluso lonxe de nós.
Os tres tipos principais dunha ollada
| EBM | IBM | ISBM | |
|---|---|---|---|
| Como funciona | Extrude un tubo (parison), inflámolo nun molde | Inxecta unha preforma, despois soproa | Inxecta unha preforma de PET, estira e sopla |
| Rango de tamaños | O máis ancho: botellas pequenas ata depósitos de 2000 L | Pequeno: normalmente menos de 1 L | Pequenas a medianas: botellas de auga e bebidas |
| Forza da sinatura | Pezas grandes, asas, paredes multicapa | Pescozos precisos, sen recortes | Botellas de PET claras, fortes e lixeiras |
| Materiais típicos | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Produtos típicos | Bidóns, bidóns, tanques IBC, tanques de combustible, xoguetes | Frascos de pastillas, frascos cosméticos, contagotas | Auga, refrixerante, zume, botellas de aceite comestible |
Moldeo por extrusión soplado (EBM)
Unha máquina de extrusión por soplado funde o plástico, empúxao a través dunha matriz como un tubo oco chamado parison, despois pecha un molde ao redor do tubo e inflámolo con aire. O plástico toma a forma do molde, arrefríase e expulsa.
EBM cobre máis produtos que os outros dous tipos xuntos. Manexa asas (o tipo incorporado en bidóns), paredes de varias capas e tamaños que ningún outro proceso alcanza. Tamén executa a ferramenta máis barata das tres para pezas comparables.
A familia divídese en dúas ramas, e esta división importa máis do que se dan conta a maioría dos compradores. Comparámolas en profundidade no nosoacumulador vs guía continua- Aquí está a versión curta.
Máquinas de extrusión continua
As máquinas continuas sacan o parison sen parar e os moldes entran para atrapalo. Destacan en pequenos envases en grandes volumes: botellas, envases químicos diarios, bidóns de ata 15 litros.
Existen dúas versións na nosa gama. As máquinas de movemento de moldes manexan 2–15 L con suxeición de 40 a 165 kN. As máquinas de brazo curvo engaden velocidade e coextrusión de 1-6 capas para pezas de 5-30 L. Navega porgama continua de máquinaspara a formación completa.
Máquinas acumuladoras (cabezal de almacenamento).
As máquinas acumuladoras recollen unha carga completa de fusión nun cilindro de almacenamento e despois disparan nun tiro rápido. Esa velocidade forma un gran paris antes de que a gravidade se estire e a diluiga. As grandes partes non teñen outro percorrido.

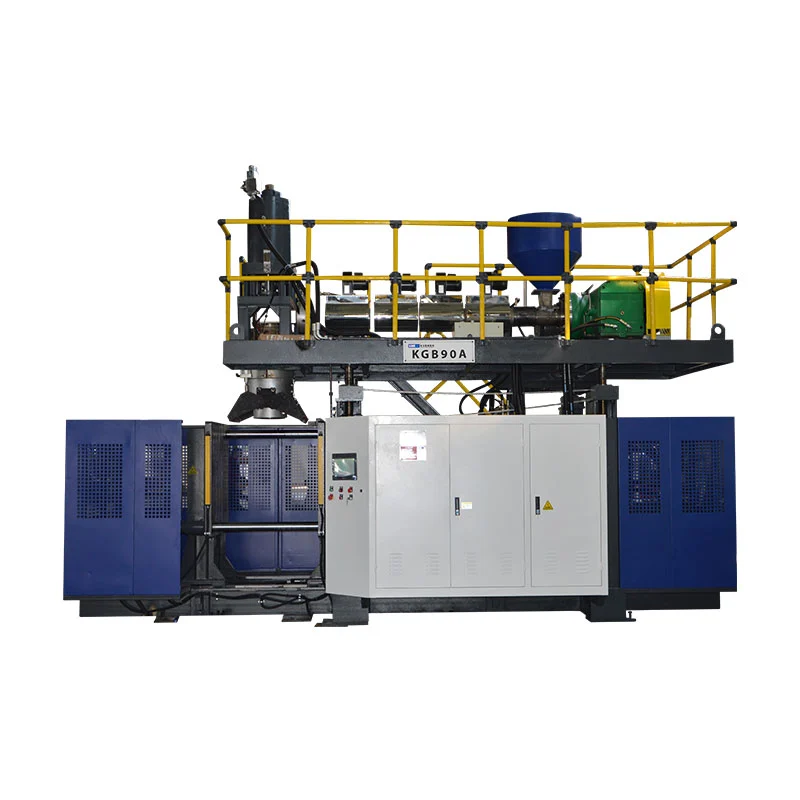

Os números reais mostran a escala. O nosoKGB80Afai bidóns de 30 L con 215 kN de suxeición e un acumulador de 5 L. O de tres cilindrosKGS1000L-IBCfabrica depósitos IBC de 1000 L con 1000 kN de suxeición e parafusos xemelgos de 100 mm. Orango de acumuladoresremata en envases de 2000 L e 1800 kN.
Moldeo por inxección e soplado (IBM)
Unha máquina de moldeo por inxección por soplado funciona en dous pasos nunha mesma máquina. En primeiro lugar, moldea por inxección unha preforma sólida cun pescozo acabado. Despois transfire a preforma quente a unha estación de soplado e inflá o corpo.
A recompensa é a precisión. O pescozo sae moldeado por inxección, polo que os fíos e as superficies de selado alcanzan as dimensións exactas en cada tiro. IBM tampouco produce chatarra, xa que nada se recorta.
A compensación é o tamaño. IBM se adapta a recipientes pequenos, normalmente menos dun litro: frascos de pastillas, frascos cosméticos, frascos contagotas. Para calquera cousa con asa ou volume real, EBM toma o relevo. Kinggle céntrase en EBM; se o teu produto é unha botella farmacéutica de 100 ml, un especialista de IBM atende mellor, e nós dirémolo.
Moldeo por inxección, estirado e soplado (ISBM)
Unha máquina de moldeo por inxección por soplado fai que as botellas de PET transparentes das que bebes. Quenta unha preforma de PET, estíraa lonxitudinalmente cunha vara e bótaa ao mesmo tempo cara ao exterior. Ese tramo en dúas direccións aliña as cadeas de polímero.
O aliñamento é a maxia. Dálle ao PET a súa claridade semellante ao vidro, a súa resistencia e o seu peso lixeiro: unha botella de refresco sobrevive á carbonatación presurizada cunhas poucas ducias de gramos.
ISBM funciona en dúas configuracións. As máquinas dunha soa etapa moldean e soplan a preforma nunha soa máquina, que se adapta a tiradas máis pequenas e formas personalizadas. As liñas de dúas etapas compran ou moldean preformas por separado e bótanas a alta velocidade, o estándar para a produción masiva de bebidas. Os traballos de bebidas PET viven aquí, non en EBM.
Que tipo de máquina fabrica o teu produto?
Os lectores chegan cun produto, non cun proceso. Así que voltea a mesa. Busca o teu produto á esquerda e le o tipo de máquina á dereita.
| O teu produto | Tipo de máquina | Por que |
|---|---|---|
| Botella de auga / refresco PET | ISBM | O estiramento dálle ao PET claridade e forza |
| Frasco de pastillas, frasco cosmético | IBM | Pescozos exactos, sen recortes |
| Botella de deterxente/champú | EBM: continuo | Ciclos rápidos, asas, cores, ver franxas |
| Bidón (1–15 L) | EBM: continuo | Asas incorporadas, alto rendemento |
| Bidón químico (30–250 L) | EBM - acumulador | O parison pesado necesita un tiro almacenado |
| Depósito IBC (1000 L) | EBM - acumulador, 3 cilindros | Única ruta a un paris tan grande |
| Depósito de combustible para automóbiles | EBM: acumulador multicapa | A parede de seis capas bloquea o vapor de combustible |
| Depósito de auga, kayak, barreira de estrada | EBM - acumulador | Vexa o nosomoldeo por soplado vs rotacionalcomparación |
Un garfo máis sitúase augas arriba de todo isto. Se a túa parte pode ser sólida en vez de oca, le o nosomoldaxe por soplado vs moldaxe por inxecciónguía primeiro.
Consideracións de compra por tipo
O tipo de máquina define a forma do seu investimento, non só o proceso. Os xestores de compras deben sopesar catro factores antes de solicitar unha cotización a calquera fabricante de máquinas de soplado.
Estrutura de prezos.Dentro de EBM, escalas de prezos co tamaño do recipiente, a forza de suxeición, o número de estacións e o reconto de capas. Unha máquina de botellas e unha liña IBC difiren nunha orde de magnitude. Ningún provedor honesto cotice un prezo antes de ver a súa peza; o custo depende do modelo da máquina e dos requisitos de produción.
Consumo de enerxía.Balanzas de enerxía co tamaño da máquina. O noso catálogo enumera medias reais: 12–18 kW nunha máquina de 2 L, 27–37 kW na KGB80A de 30 L, 110–150 kW na liña IBC. Pídalle a todos os provedores a mesma cifra e, a continuación, compare a enerxía por peza acabada, non por hora.
Prazo de entrega e posvenda.As grandes máquinas personalizadas tardan máis en construír que as máquinas estándar de botellas. Pregunta quen instala a máquina, quen adestra aos teus operadores e a que rapidez se envían as pezas de reposto ao teu país. Unha máquina sen soporte é un problema futuro cunha placa de identificación.
Profundidade do provedor.Pregunta cantos enxeñeiros emprega o fabricante e que marcas de compoñentes se atopan dentro da máquina. Kinggle constrúe con PLC de Mitsubishi, servocontrol MOOG e sistemas eléctricos de OMRON e Schneider, e enuméraos abertamente. Un provedor que oculta a folla de compoñentes ten un motivo.
Tres erros que cometen os compradores por primeira vez
Escollendo o tipo polo prezo en lugar do produto.Unha máquina máis barata do tipo incorrecto fai cero pezas vendibles. Bloquear primeiro o tipo. Negociar o prezo segundo.
Ignorando o subtipo EBM."Unha máquina de extrusión" non é unha especificación. Unha máquina continua non pode formar un bidón de 60 L, e un acumulador sobredimensionado desperdicia enerxía nas botellas. O nosoguía de selección de cinco pasosanda as matemáticas de tallas.
Saltando a conversación sobre o defecto.Cada tipo falla ao seu xeito e a especificación da máquina decide con que frecuencia. A suxeición de tamaño inferior trae flash en cada toma. Lea a nosa guía de solución de problemas de defectos antes de asinar e pregúntalle ao seu provedor como evita a máquina cada fallo.
Preguntas frecuentes
Cales son os principais tipos de máquinas de soplado?
Os tres tipos principais de máquinas de moldeo por soplado son o moldeo por soplado por extrusión (EBM), o moldeo por inxección por soplado (IBM) e o moldeo por inxección por soplado (ISBM). EBM abrangue a gama de produtos máis ampla e divídese en máquinas continuas para pequenos recipientes e máquinas acumuladoras para pezas grandes como bidóns e tanques IBC. IBM fabrica pequenas botellas con pescozos precisos. ISBM fabrica botellas de PET transparentes.
Cal é a diferenza entre o moldeado por extrusión e por inxección?
O moldeado por extrusión por soplado forma un tubo oco de plástico fundido e despois inflámolo dentro dun molde. Moldeo por inxección por inxección: primeiro moldea por inxección unha preforma sólida cun pescozo acabado, despois sopla a preforma na súa forma final. EBM manexa a gama de tamaños máis ampla, desde botellas ata depósitos de 2000 litros. IBM adapta botellas pequenas que necesitan dimensións exactas do pescozo, como envases farmacéuticos.
Que tipo de máquina de moldeo por soplado é mellor para grandes recipientes como bidóns e tanques IBC?
As máquinas de extrusión por soplado con acumuladores (cabezal de almacenamento) fan grandes recipientes. O acumulador almacena unha carga completa de derretido, despois dispara rapidamente, antes de que o pesado parison se estire e se adelgaze polo seu propio peso. A gama de acumuladores de Kinggle vai desde máquinas de 20 litros ata sistemas de tres cilindros para tanques IBC de 1000 litros e recipientes de 2000 litros.
Que tipo de máquina de moldeo por soplado fai botellas de auga PET?
As máquinas de moldeo por inxección e soplado (ISBM) fabrican botellas de auga e bebidas PET transparentes. O proceso estira longitudinalmente unha preforma quentada mentres a sopla, o que aliña o polímero e dálle ao PET a súa claridade e resistencia. O ISBM de dúas etapas, onde as preformas son moldeadas por separado e sopladas máis tarde, domina a produción de bebidas de gran volume.
Canto custa unha máquina de soplado?
O custo depende do tipo de máquina e das especificacións. Dentro da moldaxe por extrusión por soplado, escalas de prezos co tamaño do recipiente, forza de suxeición, reconto de estacións, reconto de capas e automatización arredor da máquina. Unha máquina de botellas pequenas e unha liña IBC de 1000 litros difiren nunha orde de magnitude. A ruta máis rápida para un número real é unha cotización especificada baseada no volume da súa peza, o material, o grosor da parede e a saída obxectivo.
Coñeces o teu produto, non estás seguro da máquina?
Se está a avaliar unha máquina de moldeo por soplado para a súa liña de produción, o noso equipo de enxeñería pode axudarche a confirmar o tipo e a configuración correctos en función do tamaño do produto, do material e dos obxectivos de produción. Envía os detalles da peza e responderemos cunha recomendación especificada, incluíndo unha referencia honesta se o teu produto pertence a unha máquina que non construímos. Construíndo máquinas de extrusión e soplado desde 2002, con 15 enxeñeiros no equipo.
Pregunta a que máquina se adapta ao teu produto →Tres tipos, unha regra: o produto escolle a máquina. As botellas de PET van a ISBM. Os pequenos pescozos precisos van para IBM. Todo o demais, desde botellas de xampú ata depósitos de 2000 litros, pertence ao moldeado por extrusión e soplado, dividido entrecontinuoeacumuladormáquinas. Busca o teu produto na táboa de busca e, a continuación, dimensiona a máquina coguía de selección.
